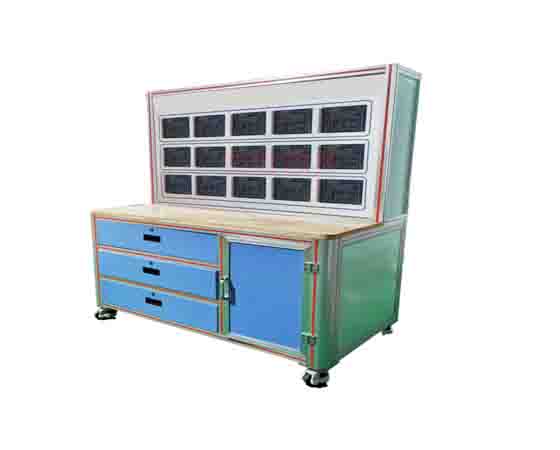

現代電工技術實驗裝置(網絡型)充分考慮了實驗室的現狀和發展趨勢，以開放實驗和提高學生實踐能力為目標，在結構和性能上進行了大規模的改進和創新，保留了我們傳統實驗平臺的許多優勢，如全方位人身安全保護(電壓型漏電保護、電流型漏電保護、過流保護等。)，儀器儀表的自我保護等。結合當前實驗設備的發展趨勢，該實訓平臺實現了網絡通信(局域網通信)功能。

　　簡介

　　該實訓平臺每個實驗單元結合可驗證性、設計性和綜合性，較大限度地提高學生的實踐能力，實訓平臺可以放在桌子上做實驗，電路清晰，接線合理。

　　功能

　　1.布局方便，視野開闊:試驗臺總高度1.3米，適合目前實驗室的發展。學生可以坐著聽課或做實驗而不感到壓抑，也方便老師指導。

　　2.完整性和一致性:實驗所需的交流/DC儀器、交流/DC電源、信號源(包括頻率計)和常用實驗設備緊密結合實驗需要，集中在實驗平臺上，方便教師組織和指導實驗教學。

　　3.電子電工萬待實訓平臺計算機能聯網:可選擇多機通訊模式或局域網模式，便于整個實驗室的統一管理，減輕教師的工作量。

　　4.綜合性強:實驗平臺整合了國內高校電氣基礎課程的所有實驗項目。用戶可以根據需要購買實驗組件，實驗深度可以根據需要靈活調整。普及和提高可以根據教學進度有機結合。

　　5.科學性強:裝置占地面積小，節省了實驗用房，減少基建投資;實驗室整潔美觀，改善了實驗環境;實驗內容豐富，設計合理。除了深化理論知識，還可以根據實際情況設置設計綜合實驗。

　　根據實驗內容的具體情況，將強弱電部分的插座和電線分開。高壓部分采用高可靠性彈性插入式膨脹連接線(無觸電可能)，低壓部分采用彈性鈹輕銅外露結構連接線。兩根導線只能與對應內孔的插座一起使用，大大提高了實驗的安全性和合理性。

　　實訓平臺儀表板

　　真有效值交流數字毫伏表

　　它可以精確測量各種復雜波形的有效值。電壓測試范圍為0.2 mV ~ 600V(有效值)，基本測試精度達到1%。量程分為100毫伏、1V、100伏、100伏和600伏五個等級，可通過直接按鍵開關進行切換，顯示三位半數字。每一級都有帶通訊功能的超量程報警指示。頻率測試范圍為10 Hz ~ 1 MHz，輸入阻抗為1 mω，輸入電容≤30pF。

　　實驗經理

　　具有設定實驗時間、定時報警、切斷電源等功能。它還可以自動記錄和區分由接線或操作錯誤引起的泄漏報警和儀表超量程報警。

　　兩個智能交流電源和功率因數表(多功能)

　　它由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成。人機對話功能的控制方式通過按鍵和數字顯示窗口實現。軟件采用RTOS設計思想，并提供上位機監控軟件，提高分析能力。它可以測量電路的功率和功率因數。功率測量精度為1.0，功率因數測量范圍為0.3-1.0，電壓和電流范圍為450伏和5安培?？勺詣?dòng)區分負載特性(電感顯示“L”、電容顯示“C”、純電阻顯示)，并可隨時存儲測量數據供參考。

　　智能交流數字電壓表

　　交流數字電壓表設計有一個新的高性能均方根真均方根轉換器和一個高速微處理器單元。人機對話功能的控制方式通過按鍵和數字顯示窗口實現。自動和手動測量范圍，范圍從0-450伏，頻率范圍從10Hz-20Hz。手動范圍:2V、20V、500V。測量精度為0.5。具有數據存儲和查詢功能。

　　智能DC電壓表和毫安表(兩米)

　　DC電壓表，量程為0 ~ 300伏，精度為0.5;DC毫安表，量程0 ~ 500毫安，精度0.5。輸入范圍自動切換，具有報警、指示、切斷總電源功能。具有數據存儲和查詢功能。

　　智能交流數字電流表

　　交流數字電流表采用新型高性能真有效值轉換器和高速微處理器單元設計。人機對話功能的控制方式通過按鍵和數字顯示窗口實現，有自動和手動范圍，范圍0 -5A，頻率范圍10Hz-20Hz。手動范圍為20mA、200ma、1000ma。測量精度為0.5。具有數據存儲和查詢功能。
